隨著“光伏+車棚”的新型停車模式在全球廣泛應用，如何兼顧光伏效能和防水特性成為支架企業研究的重點。

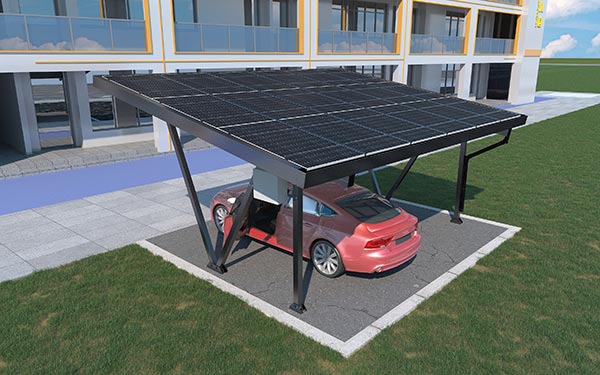

邁貝特以市場需求為基底，研發出帶排水包邊BIPV車棚系統，綜合了防水、實用、美學等多樣性，實現全面隱形排水系統，打造具備防水功效的美學外觀，為可持續發展做出技術貢獻。



新品車棚系統采用了“BIPV對稱導軌+天溝+包邊”的多重防水結構，其原理在于通過BIPV導軌將雨水聚集于天溝處，順著連接的PVC水管排出雨水。利用全包裹、一體化、密封性的排水系統，實現無憂防漏功能。

一、創新防水設計，升維光伏美學

該系統創新點是在BIPV防水結構的基礎上疊加了防漏天溝部件，結合全鎖包邊外觀，達到了全面防水、內置導水、隱形排水的效果，打造了防水功效與美學外觀結合的特色光伏車棚系統。天溝特點如下：

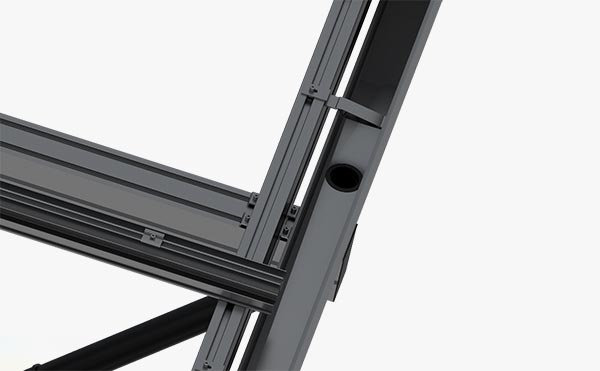

1、創新結構：分別由天溝鉤件、天溝和天溝端蓋組成，裝置于車棚尾部，利用車棚本身的傾斜角度匯集、導流雨水。
2、材質優良：均采用鋁合金材質，具備優良的成型性、焊接性與耐腐蝕性。
3、生產迅速：天溝鉤件與天溝均采用開模形式生產，可批量復制，加快工期進程，提升交付效率。
4、抗壓耐腐：經檢驗，天溝構件經過了168小時鹽霧試驗，具備耐腐蝕性能；在2160N的壓力測試下，天溝鉤件與軌道連接的十字卡塊未被破壞，天溝鉤件主體達到了極限變形臨界點，整體具有較強的抗壓能力。

二、內置BIPV結構，隱形排水系統

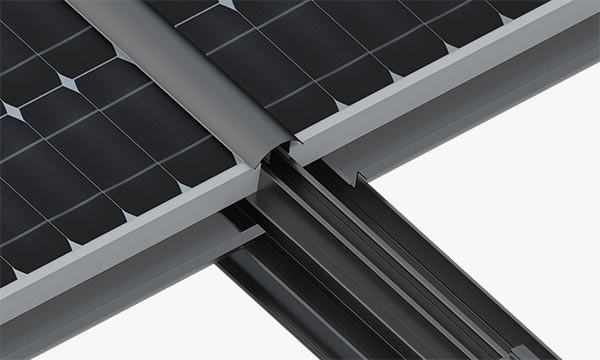

車棚內部由BIPV雙重軌道與水槽形成縱橫相接的結構，前面與雙側進行全包邊處理，與組件表面的BIPV鋁合金蓋板，組成一體化多重防水系統，可阻斷水流進入車棚內部，實現有效防水。

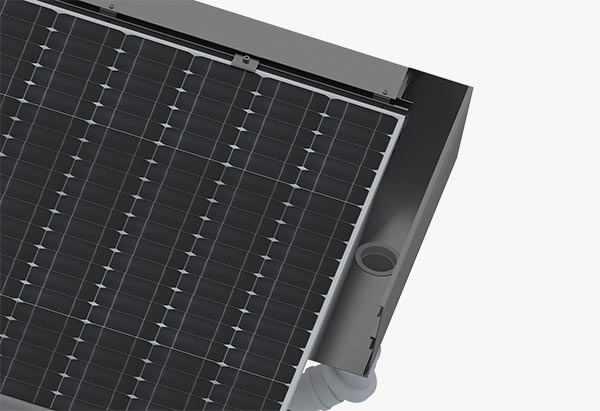

多重防水的設計，使雨水通過縱橫結構流向天溝部件，直接從下水口連接的PVC排水管導流排出，整體形成內置隱形排水系統，以解決雨水密集時出現的滲水情況。

三、多維度提升，功效與美學并存

天溝的結構設計降低了組裝難度，通過“一卡二鎖三組”的方式固定，先將天溝鉤件卡入天溝預裝，利用自攻釘鎖上蓋板，再與軌道十字卡塊連接即可完成組裝。包邊板上、下邊緣選用自攻釘固定，出現長度較短時，僅需6顆自攻釘便可完成延長連接件的固定。



排水管以打防水膠的形式與出水口緊密連接，只需利用自攻釘與抱箍固定于立柱之上，操作極為容易，整體美觀大氣。另外，為簡化后續新能源車儲能系統裝配問題，將逆變器產品通過方管與立柱固定，節省一定材料，裝配更為便利。

此次新品車棚打造了創新性的光伏防水結構，通過天溝設計實現功效與美學并存的效果。同時降低系統每瓦單價，有效節省14.2%的每瓦成本，促進效益提升。邁貝特始終以客戶需求為出發點，加大研發投入力度，締造真正實用美觀和經濟高效的光伏支架系統。
